| 원래 장소: | 중국 장시 |
|---|---|
| 브랜드 이름: | NKCHEM |
| 인증: | CE, ISO9001 |
| 모델 번호: | 판 열교환 장치 |
| 최소 주문 수량: | 1개 |
| 가격: | $0.10 - $1.00/ piece |
| 포장 세부 사항: | 기존 포장 |
| 배달 시간: | 5~8일 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도 |
| 공급 능력: | 달 당 300개 세트 / 세트 |
| 구조: | 판 열교환 장치 | 액체 유량: | 조정할 수 있습니다 |
|---|---|---|---|
| 최대 작업압력: | 사용자 요구에 따라 조절 | 전압: | 220V/380V, 220V/380V |
| 차원(L*W*H): | 조정 가능, 맞춤형 | 핵심 판매 요소: | 높은 안전성 레벨 |
| 제품 종류: | 나선 판열 교환기 | 열교환기 외장재: | 스테인레스 강 316L/304 |
| 점검: | 100% 비파괴 테스트 | 호스트 재료: | 15CrMoR/15CrMo/S30408 |

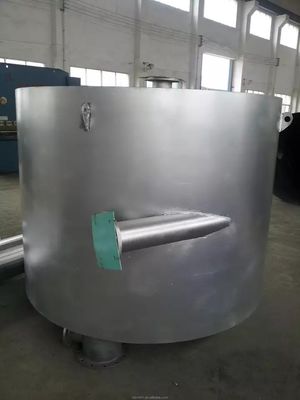

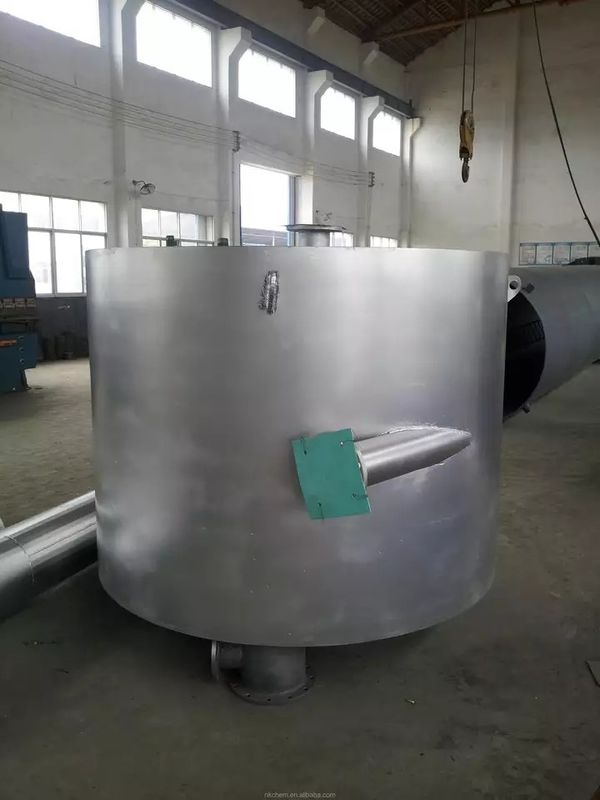

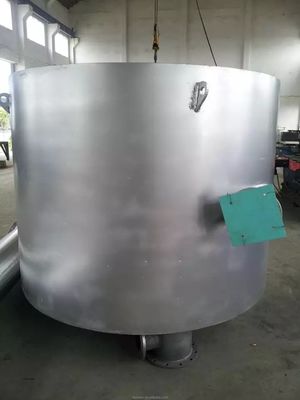

스파이럴 플레이트 열 교환기
스파이럴 플레이트 열 교환기
주요 특징:
1) 재료: 스테인리스 스틸 및/또는 탄소 스틸
2) 열 교환기 면적: 1 ~ 250m2
3) 타입: 분리되지 않는 ((I 타입) 또는 분리 가능한 ((II 타입,III 타입), 수평 또는 수직 타입
4) 가스-가스, 액체-액체 및 가스-액체 열 교환기에 사용됩니다.
구조 및 특성

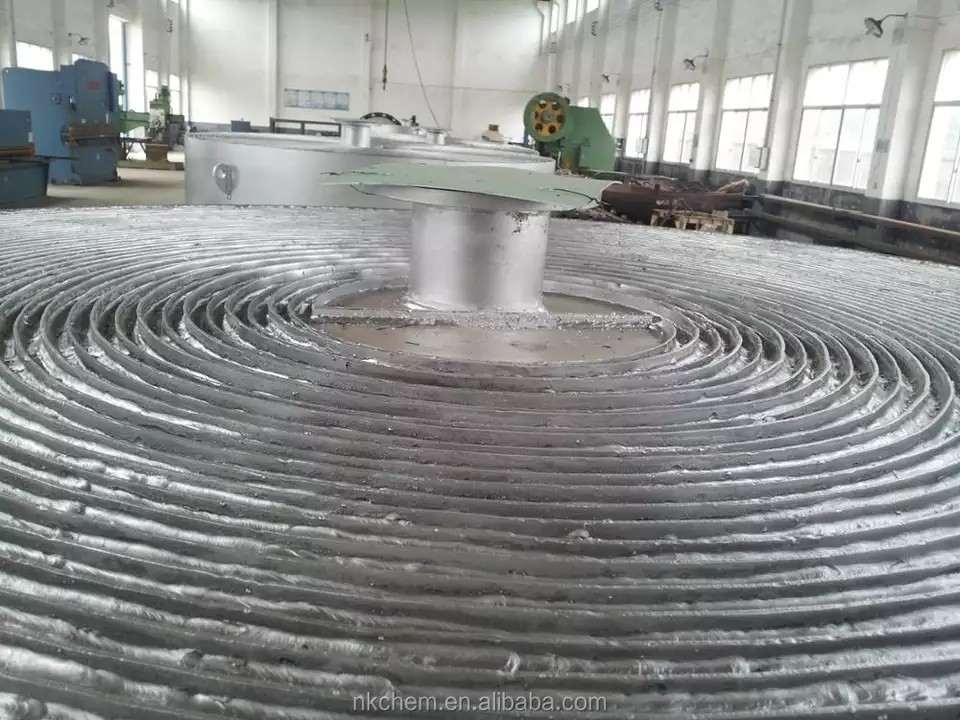

1, 두 롤로 구성된 장비, 두 균일 스파이럴 채널을 형성, 두 열 전송 중간에 넓은 역류 흐름은 크게 강화 될 수 있습니다 열 전송의 효과,심지어 두 매체 사이의 작은 온도 차이, 또한 열 전달의 원하는 효과를 얻을 수 있습니다.
2, 구조를 차지하는 절단 껍질에서, 작은 지역 저항, 곡선 때문에 나선 채널은 균일하고
액체 흐름에 장비는 큰 변동이 없습니다, 전체 저항은 작습니다. 따라서 설계 흐름을 개선하여 더 많은 열 용량을 가지고 있습니다.
3철거할 수 없어d 고밀도를 가진 용접으로 밀폐 된 나선 채널의 나사판 열 교환기 끝.
4, II형 휴지판 열 교환기 나선 구조의 원칙은 파괴 될 수 없습니다 열 교환기 기본적으로 동일하지만 하나의 채널을 열 수 있습니다 청소,특히 점착성, 액체 침수 열 교환.
5, III-부착 가능한 판 열 교환기 나선 구조의 원칙과 파괴 될 수 없습니다 열 교환기 기본적으로 동일하지만 두 채널은 더 넓은 범위를 적용 할 수 있습니다.
6, 일회용 장치는 요구 사항을 충족 할 수 없습니다, 여러 조합을 사용할 수 있지만 구성은 다음 요구 사항을 충족해야합니다: 평행 구성 시리즈 포트폴리오,장비와 같은 채널 피치혼합 조합: 평행 채널, 채널 시리즈
나선판 열 교환기 간략한 소개
나선판 열 교환기는 매우 효율적인 열 교환기 장비입니다. 증기 가스, 증기 - 액체, 액체 - 액체, 열 전달 액체의 적용. 그것은 화학, 석유,용매의약품, 식품, 가벼운 산업, 섬유, 금속, 철강 롤링 및 코킹 부문
구조는 철거되지 않는 (I형) 나선판과 제거 할 수 있는 (II형, III형) 으로 나눌 수 있습니다.
나선판 열 교환기 도면 그림
